پیچ مغزی چیست؟ بررسی کامل انواع، کاربردها، مزایا و نحوه انتخاب
پیچ مغزی چیست؟ بررسی کامل انواع، کاربردها پیچ مغزی یکی از پرکاربردترین انواع اتصالات در صنایع مختلف است که معمولاً به صورت بدون سر طراحی میشود و برای فیکس کردن قطعات، تنظیم موقعیت اجزا، قفل کردن شفت و بوش، و ایجاد اتصال محکم در فضاهای محدود مورد استفاده قرار میگیرد. این نوع پیچ به دلیل طراحی خاص خود، در تجهیزاتی که ظاهر بیرونی، محدودیت فضا یا نیاز به تثبیت داخلی اهمیت دارد، بسیار کاربردی است.
در بسیاری از کارگاهها و صنایع، پیچ مغزی را با نامهایی مانند پیچ بدون کله، پیچ تنظیم، پیچ آلن مغزی یا Set Screw نیز میشناسند. تفاوت اصلی آن با پیچهای معمولی در این است که سر بیرونزده ندارد و اغلب با آچار آلن یا ابزار مخصوص داخل قطعه بسته میشود.
ساختار پیچ مغزی چگونه است؟

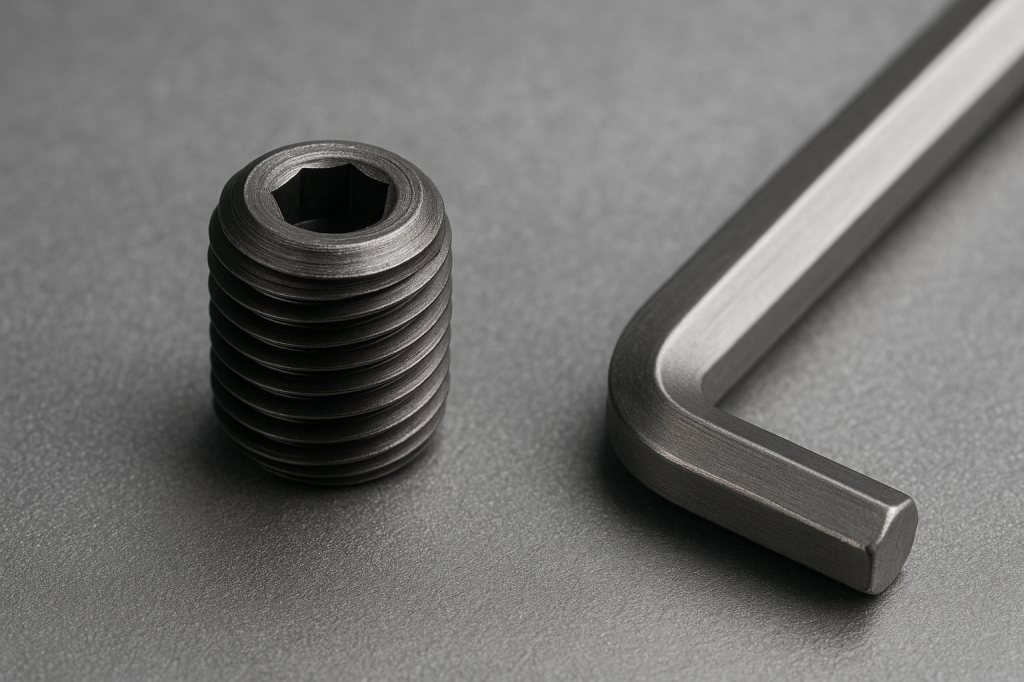

پیچ مغزی در ظاهر، قطعهای رزوهدار است که معمولاً در تمام طول خود دارای رزوه بوده و فاقد سر ششگوش یا سر پیچگوشتی کلاسیک است. انتقال گشتاور در این نوع پیچ اغلب از طریق حفره آلن داخلی انجام میشود. این ویژگی باعث میشود که پیچ پس از نصب، همسطح یا پایینتر از سطح قطعه قرار بگیرد.
این طراحی مزایای مهمی دارد:
- اشغال فضای کمتر
- ظاهر تمیزتر و حرفهایتر
- کاهش احتمال گیر کردن یا برخورد با قطعات دیگر
- افزایش ایمنی در تجهیزات دوار
- مناسب برای اتصالات پنهان
انواع پیچ مغزی
پیچهای مغزی بر اساس فرم نوک، جنس، استاندارد ساخت و کاربرد صنعتی در چند گروه اصلی دستهبندی میشوند.
1. پیچ مغزی نوک تخت
این مدل دارای انتهایی صاف است و برای مواقعی مناسب است که نباید به سطح قطعه آسیب وارد شود. از این نوع در قطعاتی استفاده میشود که نیاز به تثبیت دارند اما نباید روی سطح آنها فرورفتگی ایجاد شود.
کاربردها:
- تجهیزات دقیق
- قطعات حساس
- اتصالات قابل تنظیم
2. پیچ مغزی نوک تیز
در این مدل، نوک پیچ حالت مخروطی دارد و هنگام سفت شدن، در سطح قطعه مقابل فرو میرود. این موضوع باعث قفل شدن بهتر اتصال میشود.
کاربردها:
- قفل کردن دائمتر قطعات
- شفتها و پولیها
- تجهیزات صنعتی با لرزش بالا
3. پیچ مغزی نوک کاپ یا گودیدار
این نوع دارای فرورفتگی در نوک است و برای افزایش گیرایی در سطوح فلزی کاربرد دارد. در بسیاری از ماشینآلات و سیستمهای انتقال نیرو از این مدل استفاده میشود.
4. پیچ مغزی نوک استوانهای یا Dog Point
این مدل انتهایی استوانهای و بدون رزوه دارد و معمولاً برای قرارگیری دقیق در سوراخ یا شیار قطعه مقابل استفاده میشود.
مزیت:
مناسب برای موقعیتهایی که دقت در همراستایی اهمیت بالایی دارد.
پیچ مغزی از چه جنسی ساخته میشود؟
یکی از مهمترین فاکتورهای انتخاب پیچ مغزی، جنس متریال آن است. انتخاب نادرست متریال میتواند باعث خوردگی، شکست، هرز شدن رزوه یا کاهش استحکام اتصال شود.
پیچ مغزی فولادی
رایجترین نوع پیچ مغزی، مدل فولادی است که در گریدهای مختلف تولید میشود. این پیچها استحکام مکانیکی خوبی دارند و برای کاربردهای عمومی و صنعتی مناسب هستند.
پیچ مغزی خشکه
پیچ مغزی خشکه معمولاً از فولاد با عملیات حرارتی ساخته میشود و مقاومت بسیار بالاتری نسبت به مدلهای معمولی دارد. در محیطهایی که فشار، ضربه یا لرزش بالاست، این مدل گزینه بهتری است.
پیچ مغزی استیل
پیچ مغزی استیل به دلیل مقاومت بالا در برابر خوردگی، در محیطهای مرطوب، صنایع غذایی، دریایی، دارویی و شیمیایی کاربرد فراوان دارد. گریدهای رایج استیل شامل 304 و 316 هستند.
پیچ مغزی برنجی
در تجهیزات الکتریکی، قطعات تزئینی یا کاربردهایی که هدایت الکتریکی و مقاومت در برابر زنگزدگی اهمیت دارد، از مدل برنجی استفاده میشود.
کاربرد پیچ مغزی در صنایع مختلف
پیچ مغزی به دلیل طراحی خاص، در طیف وسیعی از صنایع مورد استفاده قرار میگیرد. مهمترین کاربردهای آن عبارتاند از:
1. صنعت ماشینسازی
برای تثبیت چرخدنده، پولی، بوش، یاتاقان و قطعات دوار روی شفت از پیچ مغزی استفاده میشود.
2. صنعت خودروسازی
در مجموعههای مکانیکی، قطعات داخلی، تجهیزات کنترلی و اتصالات محدود، پیچ مغزی نقش مهمی دارد.
3. تجهیزات صنعتی و کارگاهی
انواع دستگاههای تراش، فرز، گیربکسها و تجهیزات مونتاژ از پیچ مغزی برای قفل کردن موقعیت قطعات بهره میبرند.
4. صنایع برق و الکترونیک
در برخی ترمینالها، تجهیزات کنترلی و سیستمهای اتصال داخلی، پیچ مغزی برای فیکس کردن سیم یا قطعات مکانیکی استفاده میشود.
5. صنایع غذایی و دارویی
در این صنایع، مدلهای استیل ضدزنگ به علت مقاومت بالا در برابر رطوبت و مواد شیمیایی، کاربرد بالایی دارند.
مزایای استفاده از پیچ مغزی
استفاده از پیچ مغزی نسبت به بسیاری از اتصالات دیگر، مزایای قابلتوجهی دارد:
- اشغال فضای کمتر
- قابلیت نصب در محلهای محدود
- فیکس شدن کامل داخل قطعه
- ایجاد نمای تمیز و حرفهای
- امکان قفلکردن قطعات دوار
- تنوع بالا در جنس، ابعاد و نوع نوک
- قابلیت تحمل فشار و لرزش در مدلهای مقاوم
استانداردهای پیچ مغزی
پیچهای مغزی معمولاً بر اساس استانداردهای بینالمللی تولید میشوند. شناخت استاندارد به خریدار کمک میکند تا محصول مناسبتری انتخاب کند.
برخی استانداردهای رایج:
- DIN 913: پیچ مغزی نوک تخت
- DIN 914: پیچ مغزی نوک تیز
- DIN 915: پیچ مغزی نوک استوانهای
- DIN 916: پیچ مغزی نوک کاپ
اگر در پروژههای صنعتی فعالیت دارید، توجه به استاندارد ساخت، کلاس مقاومتی و کیفیت رزوه اهمیت زیادی دارد.
نکات مهم در انتخاب پیچ مغزی
برای انتخاب صحیح پیچ مغزی باید چند عامل مهم را در نظر بگیرید:
1. نوع کاربرد
اگر نیاز به قفل شدن قوی دارید، مدل نوک تیز یا کاپ مناسبتر است. اگر نباید به سطح قطعه آسیب برسد، مدل نوک تخت انتخاب بهتری است.
2. جنس پیچ
برای محیطهای مرطوب یا خورنده از استیل استفاده کنید. برای بارهای مکانیکی بالا، فولاد خشکه مناسبتر است.
3. ابعاد و رزوه
قطر و طول پیچ باید متناسب با ضخامت قطعه، میزان درگیری رزوه و نوع بار انتخاب شود.
4. کلاس مقاومتی
در کاربردهای صنعتی، مقاومت پیچ بسیار مهم است. پیچهایی با کیفیت پایین ممکن است در حین سفتکردن یا در شرایط کاری سخت دچار شکست شوند.
5. شرایط محیطی
رطوبت، دما، تماس با مواد شیمیایی و لرزش از جمله عواملی هستند که مستقیماً روی انتخاب پیچ مغزی تأثیر دارند.
نحوه نصب پیچ مغزی
نصب این نوع پیچ معمولاً با آچار آلن انجام میشود. برای نصب صحیح بهتر است مراحل زیر رعایت شود:
- رزوه داخلی قطعه را بررسی و تمیز کنید.
- پیچ را متناسب با سوراخ رزوهشده انتخاب کنید.
- پیچ را با ابزار مناسب و بدون اعمال فشار بیش از حد ببندید.
- در صورت نیاز از چسب رزوه برای جلوگیری از شل شدن استفاده کنید.
- گشتاور سفتکردن را مطابق با جنس و سایز پیچ تنظیم کنید.
